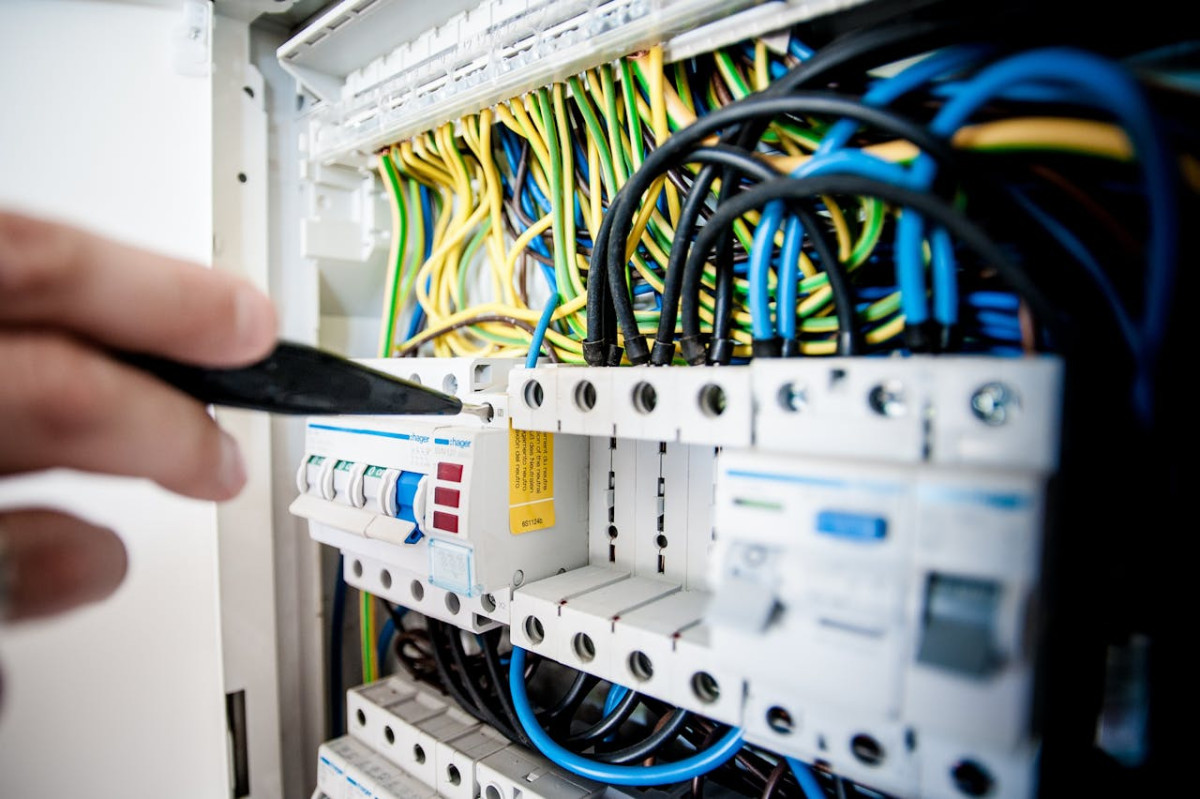

Jak prawidłowo oznaczać obwody w rozdzielnicach elektrycznych?

W codziennej praktyce branży elektrycznej, starannie wykonana rozdzielnica jest wizytówką profesjonalizmu. Jednak jej funkcjonalność i bezpieczeństwo nie zależą wyłącznie od poprawności połączeń czy doboru aparatury modułowej. Kluczowym, choć wciąż nierzadko traktowanym po macoszemu elementem, jest prawidłowe, czytelne i trwałe oznaczenie obwodów. To nie jest kwestia estetyki, lecz fundamentalny filar bezpieczeństwa operacyjnego instalacji.

Zaniedbanie w tym obszarze to prosta droga do poważnych błędów serwisowych, awarii, a nawet wypadków. Nieczytelna lub – co gorsza – błędna etykieta stanowi bezpośrednie zagrożenie. Elektryk, bazując na mylącym opisie, może w dobrej wierze przystąpić do prac konserwacyjnych na obwodzie będącym pod napięciem, wierząc, że go odłączył. W ten sposób błędny opis aktywnie niweluje całą warstwę zabezpieczeń, na czele z wyłącznikami różnicowoprądowymi.

Problem dotyczy również samego użytkownika. W sytuacji kryzysowej, takiej jak zwarcie czy początek pożaru gniazda, laik musi być w stanie natychmiast zidentyfikować i odłączyć właściwy obwód. Dbałość o detale w opisie obwodów jest więc elementem sztuki instalatorskiej o tej samej wadze, co dobór przekroju przewodów czy skuteczność ochrony przeciwporażeniowej.

Problem podwójnego odbiorcy: Język techniczny kontra funkcjonalny

Projektując system oznaczeń, profesjonalista staje przed dylematem podwójnego odbiorcy. Z jednej strony jest personel techniczny - inżynierowie, serwisanci czy inspektorzy - którzy potrzebują jednoznacznego odniesienia do dokumentacji projektowej. Dla nich kluczowy jest identyfikator techniczny, taki jak numeracja aparatu zgodna ze schematem jednokreskowym, czy kod referencyjny w systemie KKS.

Z drugiej strony mamy użytkownika końcowego, dla którego taki techniczny żargon jest całkowicie bezużyteczny i może być mylący. Właściciel mieszkania czy pracownik biurowy musi posługiwać się językiem funkcjonalnym, precyzyjnie określającym cel danego obwodu, na przykład „Gniazda - Kuchnia”, „Oświetlenie - Salon” czy „Zmywarka”. Próba pogodzenia obu tych języków na małej przestrzeni przy samym aparacie modułowym jest z góry skazana na porażkę.

Jeśli szukasz profesjonalnej firmy, która zajmie się prefabrykacją rozdzielnic elektrycznych i szaf - postaw na ESPE!

Rozwiązaniem, stanowiącym obecnie standard profesjonalnego wykonawstwa, jest wdrożenie systemu dwupoziomowego. Polega on na umieszczeniu krótkiego, unikalnego identyfikatora technicznego bezpośrednio przy aparaturze, natomiast na wewnętrznej stronie drzwi rozdzielnicy montuje się trwałą i czytelną legendę. Ta legenda działa jak tłumacz, mapując techniczne kody na zrozumiałe dla każdego opisy funkcjonalne.

Metodologia i trwałość jako gwarancja profesjonalizmu

Nawet najlepiej zaprojektowany system opisowy traci sens, jeśli fizycznie nie przetrwa próby czasu. Etykiety muszą być nie tylko czytelne w dniu odbioru instalacji, ale również odporne na warunki panujące w rozdzielnicy - kurz, zmiany temperatur i wilgotność - przez cały cykl życia obiektu. Odręczne opisy markerem na obudowie aparatu, naklejki papierowe drukowane na biurowej drukarce czy fragmenty taśmy maskującej są absolutnym zaprzeczeniem profesjonalizmu i błędem w sztuce.

Taki prowizoryczny opis zetrze się, wyblaknie lub odklei, pozostawiając instalację „niemą” i niebezpieczną. Dobre praktyki wykonawcze wymagają stosowania dedykowanych, przemysłowych rozwiązań. Mowa tu przede wszystkim o specjalistycznych drukarkach termotransferowych oraz etykietach wykonanych z trwałych materiałów, takich jak przemysłowy winyl czy poliester.

W środowiskach szczególnie wymagających lub narażonych na promieniowanie UV, stosuje się tabliczki grawerowane lub wykonane z poliwęglanu. Inwestycja w profesjonalny system oznaczania nie jest kosztem, lecz integralną częścią bezpiecznie wykonanej usługi.

Opis jako „żywy dokument” i odpowiedzialność wykonawcy

Największe zagrożenie w kontekście oznaczeń pojawia się niekoniecznie przy pierwotnym montażu, ale w trakcie wieloletniej eksploatacji instalacji. Każda modernizacja, przebudowa czy nawet drobna modyfikacja, polegająca na dodaniu nowego obwodu czy zmianie konfiguracji zabezpieczeń, niesie ze sobą bezwzględny obowiązek natychmiastowej aktualizacji oznaczeń.

Niestety, jest to najczęściej zaniedbywany etap prac. Wykonawca, skupiony na fizycznym wykonaniu zlecenia, pomija aktualizację legendy na drzwiach rozdzielnicy, tworząc w ten sposób dokumentacyjną pułapkę. Od tego momentu stan faktyczny instalacji jest fundamentalnie niezgodny z jej opisem. Opis rozdzielnicy musi być traktowany jako żywy dokument, dynamicznie odzwierciedlający jej realny stan.

Pozostawienie nieaktualnych oznaczeń po zakończonej modernizacji jest wadą wykonawczą. W przypadku wystąpienia wypadku, biegły sądowy bez trudu wykaże związek przyczynowo-skutkowy między zaniedbaniem instalatora a powstałą szkodą, co rodzi bezpośrednią odpowiedzialność cywilną, a potencjalnie nawet karną.
